La videocamera Canon EOS C200 è dotata di registrazione e riproduzione audio PCM lineare a 4 canali o MPEG-2 AAC-LC (solo clip MP4) a 2 canali. La frequenza di campionamento è 48 kHz mentre la profondità di bit del campionamento audio dipende dal formato di registrazione e può essere sia 16 bit che 24 bitw. È possibile registrare audio utilizzando i terminali INPUT (normali microfoni disponibili in commercio, sorgenti audio analogiche a livello linea, sorgenti audio digitali AES/EBU), il terminale MIC (normali 2 microfoni disponibili in commercio con jack 3.5mm) oppure il microfono mono incorporato . Un segnale audio viene fornito in uscita con il segnale video anche sui terminali SDI e HDMI OUT. Questo segnale audio può essere registrato con un registratore esterno, come l’Atomos Ninja V e Sumo 19″.
Impostazioni audio e canali di registrazione audio
La corrispondenza fra gli ingressi audio e i canali di registrazione audio dipende dalla combinazione delle impostazioni dei menu e dei comandi dell’audio sulla Canon EOS C200. Fare riferimento all’illustrazione della Canon EOS C200 di seguito e alla tabella nella pagina successiva.
È possibile collegare ai terminali INPUT normali microfoni disponibili in commercio, sorgenti audio digitali (AES/ EBU) e sorgenti audio analogiche a livello linea con connettore XLR. È possibile collegare al terminale MIC normali microfoni a condensatore disponibili in commercio dotati di alimentazione propria e uno spinotto stereo mini da ∅ 3,5 mm. Utilizzando il portamicrofono fornito in dotazione, è possibile montare microfoni esterni con diametro compreso fra 19 mm e 20 mm. Per il montaggio di un microfono, procedere come descritto di seguito, facendo anche riferimento alle relative illustrazioni. Per collegare un dispositivo esterno alla videocamera, inserire il cavo del dispositivo nel terminale INPUT della videocamera.
Impostazione del tipo di ingresso audio sui terminali INPUT 1 e INPUT 2

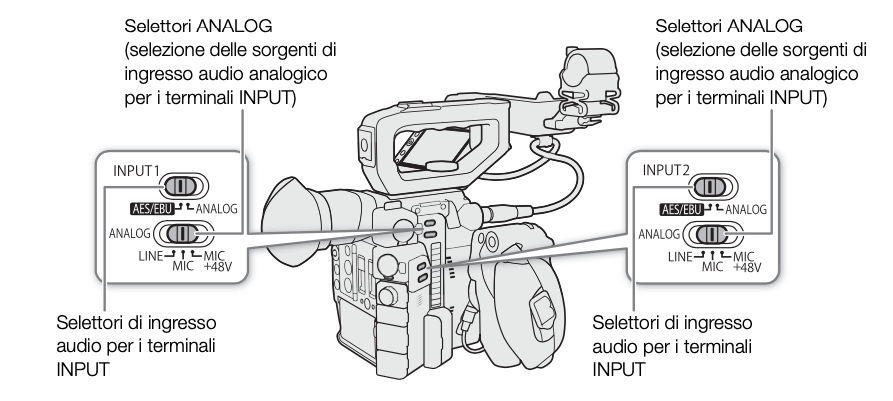

I terminali INPUT 1 e INPUT 2 consentono di registrare indipendentemente l’audio proveniente da un microfono o un’altra sorgente d’ingresso audio. Sulla Canon EOS C200, impostare i selettori audio del terminale INPUT desiderato in base al tipo di ingresso audio utilizzato.
- Spostare il selettore di ingresso audio del terminale INPUT desiderato su AES/EBU (audio digitale) o ANALOG (audio analogico). Quando il selettore si trova su AES/EBU, non è possibile regolare il livello di registrazione audio per l’ingresso.
- Se è stato scelto l’audio analogico, spostare il selettore ANALOG (selezione sorgente analogica) del terminale INPUT su MIC (microfono) o LINE (dispositivo audio).
- Per alimentare un microfono con alimentazione phantom, spostare invece il selettore su MIC+48V. Il microfono deve essere già collegato prima di attivare l’alimentazione phantom. Il microfono deve rimanere collegato mentre si disattiva l’alimentazione phantom.
- Se si utilizzano i terminali INPUT per registrare su un solo canale, utilizzare il terminale INPUT 1.
IMPORTANTE
Quando viene collegato un microfono analogico o un altro dispositivo che non supporta l’alimentazione phantom, assicurarsi di impostare il selettore INPUT corrispondente su MIC o LINE secondo il caso. Se il selettore è in posizione MIC+48V, il microfono o il dispositivo potrebbero danneggiarsi.
